多參數含水率地災監測儀

多參數含水率地災監測儀

多參數含水率地災監測儀







公司名稱:湖南北斗星空自動化科技有限公司

地址:湖南省長沙市經濟開發區映霞路29

網址: http://www.wsg88.com

聯系電話:0731-82958918



目錄



一、產品簡介 3

二、主要技術指標 3

三、特點 4

、設備的接口數據協議 4

、聯系我們 6




一、產品簡介

多參數含水率地災監測儀傳感器是北斗星空自動化科技公司自研制開發的一款全系統高精度可以測量土層水分含量,適用于具有代表性土壤的長期不間斷監測,大大節省了人工成本普適性傳感器內部集成高精度加速度傳感器,傳感器內置的 高速DSP 信號處理器對振動數據進行 FFT傅立葉變換析,并計算出加速度、速度、位移值。傳感器可直接輸出時域和頻域的振動波形數據,內置 高速DSP 處理速度 180MHz、采集速率 4KHz、20 位精度,分析譜線數 1024線,精度誤差小于 0.25%。

自動化安全監測工程

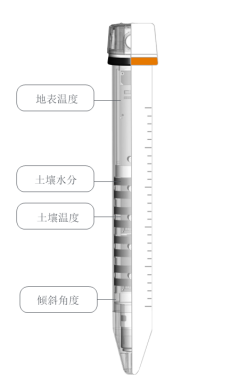

 產品圖片



二、含水率技術參數

特征

水分

傳感器含水率測量原理

頻域反射

輸出方式

RS485

工作電壓

12VDC

工作電流

35mA(靜態)/65mA

分辨率

0.1%(m3/m3

精度

±1-3%

測量范圍

0-100%

感應范圍

90%是從探測管外部

10cm以內的范圍讀取



加速度主要技術指標

序號

性能

參數

1

傳感器類型

角度、加速度,速度,位移

2

振動測量范圍

±2/,0-300mm/s,0-60mm

3

振動分辨率

20

4

頻率范圍

0~100Hz 加速度

1~100kHz 速度/位移

5

采樣速率

1kHz

6

動態范圍

>70dB

7

非線性

0.1%(全量程)

8

數據接口

RS485 標準工業總線

9

最多聯網傳感器數量

沒有限制



功能特色

l 精度高

l 采集時間間隔根據需要設定

l 傳感器數量和深度可自選

l 不破壞剖面,對土體擾動小

l 安裝簡便,且容易維護

l 靈活讀取監測數據

l 數據自動上傳至云服務器,服務于科研和農業生產



三、特點

1.主動監測技術:100H采樣頻率,捕捉稍腰即逝的安全參數變化

2.傳感即服務:嵌入專業安全失穩預警模型,智能一體化傳感

3.低功耗:供電、無線傳感、長壽命服務;

4.工具化:便利安裝、復使用

5. 1秒響應:示安全、預警失穩。

四、設備的接口數據協議

1系統功能實現

傳感器可根據主機端命令進入設置的工作模式,可啟動采集數據,存儲到本地存儲器,然后將采樣數據幀上傳到主機端。

傳感器節點一些參數可配置: 采樣頻率 1Khz;

采樣點數最大1024;

采樣分辨率 16 位;

采集信號類型:加速度值(±2,4,8G);

設備工作狀態分為待機模式,工作模式,觸發模式;

發送數據的閾值(門檻值),采樣數據的值低于該閾值則通知主機端數據值低于閾值。讀取傳感器采集數據信號類型:加速度值;

2數據通訊協議

2.1 Json通信協議

RS485 通訊波特率缺省為 9600,數據位為 8,停止位 1,無校驗位、無硬流控制。

1、發送命令:{"傳感器地址":"2828334455667788","數據采集":10} 就可以讀取傳感器內部數據

其中2828334455667788是設備地址。

讀取返回的值:

{

"地址&版權": ["2828334455667788", "BD-WD已授權"],

"4G信號強度": 31,

"經緯度": ["113.1604692", "028.2448824"],

"基站LAC&CID": [58339, 118209809],

"時間": "2021-03-17 09:42:41",

"-bps-EN": [22.500, 9600, 8],

"角度": [3.730, -3.640, 85.280],

"頻率": [0, 0, 0],

"振幅": [0, 0, 0],

"加速度(mm/s2)": [0, 0, 0],

"合成振幅mm": 0,

"合成速度mm/s": 0,

"最大頻率": [0, 0, 0],

"最大振幅": [0, 0, 0],

"第一層濕度,溫度": [0, 0],

"第二層濕度,溫度": [0, 0],

"第三層濕度,溫度": [0, 0],

"第四層濕度,溫度": [0, 0],

"第五層濕度,溫度": [0, 0],

"第六層濕度,溫度": [0, 0],

"第七層濕度,溫度": [0, 0],

"第八層濕度,溫度": [0, 0]

}2、發送命令: {"傳感器地址":"2828334455667788","修改波特率":9600} 修改波特率。

其中2828334455667788是設備地址。

返回值:修改波特率9600成功



3、{"傳感器地址":"2828334455667788","修改地址":"1122334455667788"}

其中2828334455667788是設備地址。1122334455667788是要修改后的地址。

返回值:修改地址成功


五、聯系我們

地址:湖南省長沙市長沙縣藍田北路星工場C1座3單元505
電話:0731-82958918
傳真:0731-82958919
網址:http://www.wsg88.com
