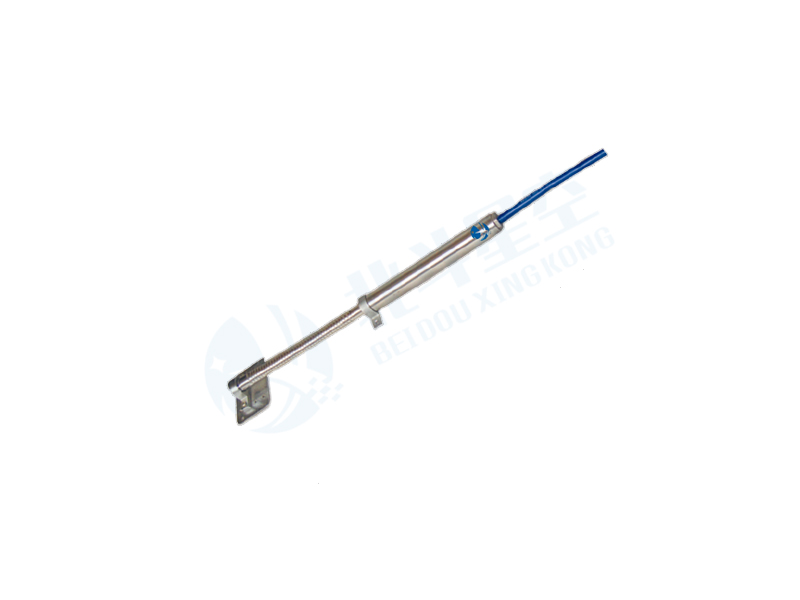

柔性位移計

柔性位移計

        柔性位移計是采用電感調頻原理,利用線圈的電感的變化來實現非電量電測??梢园演斎氲母鞣N機械物理量如位移參數轉換成電量輸出,可以實現位移測量。最簡單的電感式傳感器應用由測芯和傳感器本體組成,測芯和傳感器本體內的電感線圈有空氣隙,當測芯移動時,磁路中氣隙的磁阻發生變化,從而引起線圈電感的變化,這種電感的變化與銜鐵位置即氣隙大小相對應。因此,只要能測出這種電感量的變化,就能判定銜鐵位移量的大小,且在測桿的前端加了一段彈性的延長桿,保證測點與本體可以上下左右測量,不至于測桿錯位。

柔性位移計

主要特點:

BD-RW200系列柔性位移計是電感調頻類傳感器,用于軟路基或回填路基土工隔柵結構體伸縮張拉的位移測量的監測。

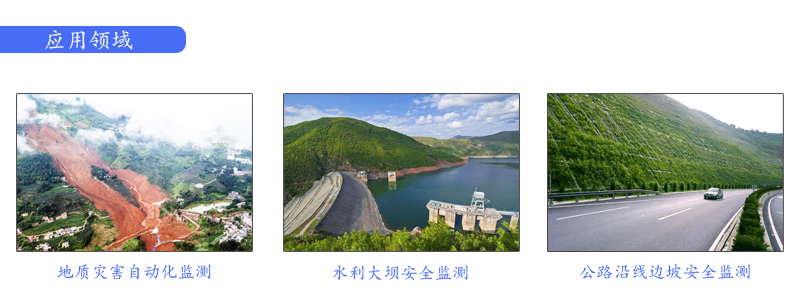

有智能型和高智能型,分別可以實現人工和自動化監測。廣泛應用于公路、鐵路、軟路基和回填路基土工隔柵等工程上。


技術參數:

技術指標

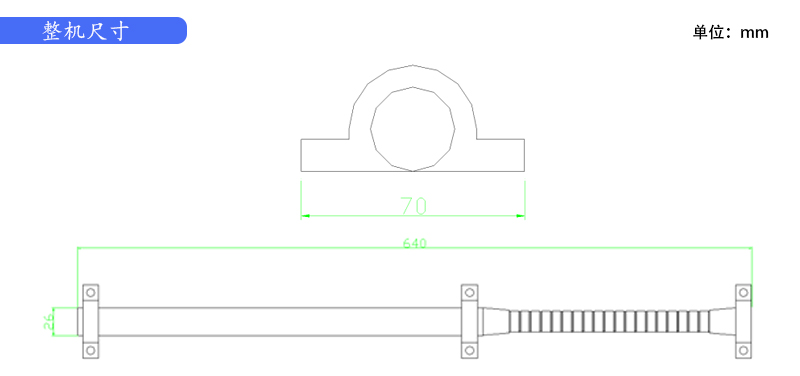

整機尺寸和電氣特征

量程

200mm



功耗(典型值)

<10mA(﹢12V)

分辨率

0.1mm



輸入電壓

DC15V~24V

精度

0.5mm



環境適應性

啟動時間

<1s





工作溫度-40℃ ~ +80℃

輸出參數

位移量以及相對位移量



防護等級

IP68可深埋

輸出信號

RS485(北斗自定義)







最大工作速度

1m/s







使用壽命

500萬次
